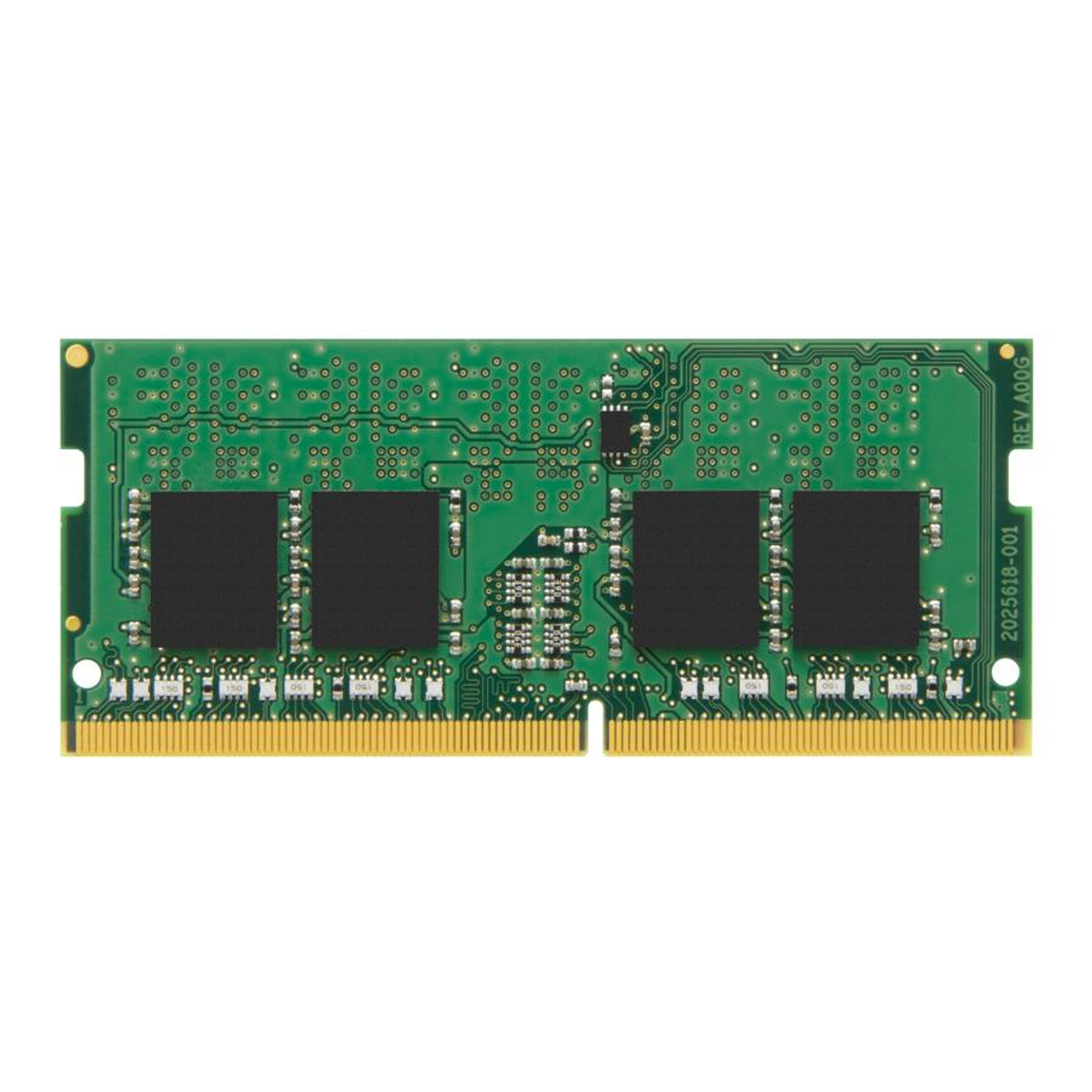

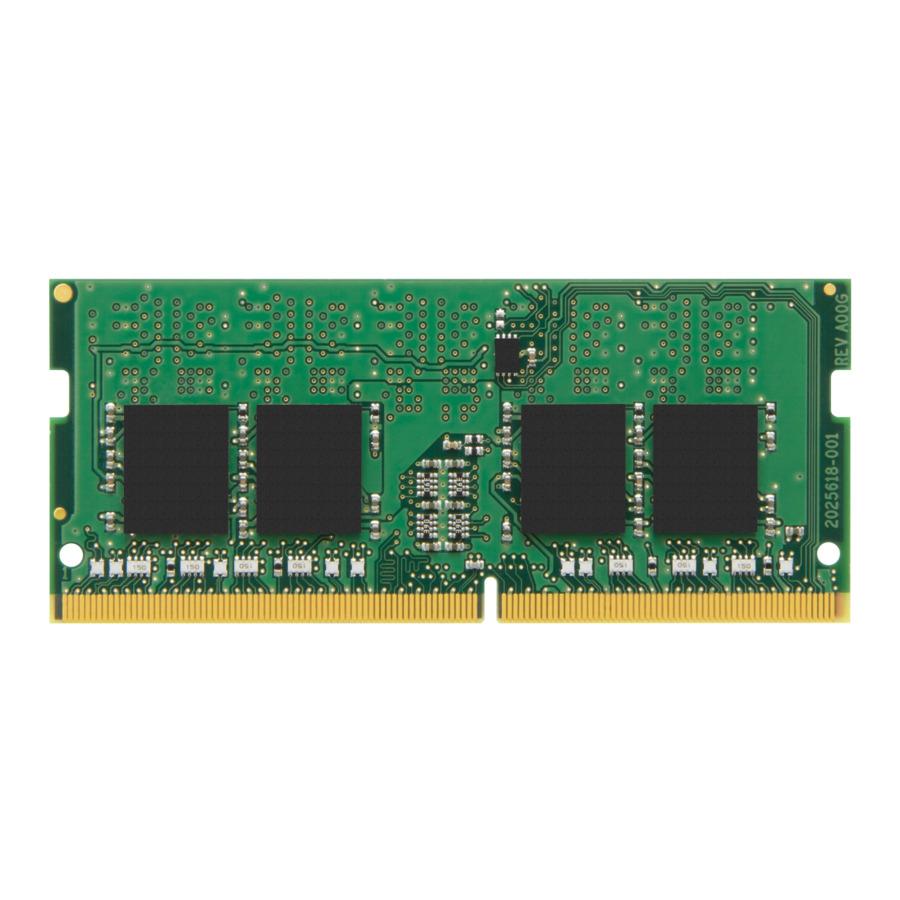

Este documento describe ValueRAMs KVR32S22S8/16 es un módulo de memoria DDR4-3200 CL22 SDRAM (Synchronous DRAM) de 2G x 64-bit (16GB), 1Rx8, no ECC, basado en ocho componentes FBGA de 2G x 8-bit. El SPD está programado para la latencia estándar JEDEC DDR4-3200 de 22-22-22 a 1.2V. Este DIMM de 260 pines utiliza contactos de oro. Las especificaciones eléctricas y mecánicas son las siguientes: CL(IDD) Ciclo de Fila (tRCmin) Tiempo de Refresco a Activo/Comando de Refresco (tRFCmin) Tiempo de Fila Activa (tRASmin) Clasificación UL Temperatura de Operación Temperatura de Almacenamiento 22 ciclos 45.75ns(min.) 350ns(min.) 32ns(min.) 94 V - 0 0°C a +85°C -55°C a +100°C - Fuente de Alimentación: VDD = 1.2V Típico - VDDQ = 1.2V Típico - VPP = 2.5V Típico - VDDSPD = 2.2V a 3.6V - Terminación nominal y dinámica en el chip (ODT) para datos, estrobos y señales de máscara - Auto refresco automático de bajo consumo (LPASR) - Inversión del bus de datos (DBI) para el bus de datos - Generación y calibración de VREFDQ en el chip - Rango único - EEPROM de detección de presencia serie I2 a bordo - 16 bancos internos. 4 grupos de 4 bancos cada uno - Corte de ráfaga fijo (BC) de 4 y longitud de ráfaga (BL) de 8 mediante el conjunto de registros de modo (MRS) - BC4 o BL8 seleccionable en tiempo real (OTF) - Topología de sobrevuelo - Comando de control terminado y bus de dirección - PCB: Altura 1.18" (30.00mm) - Cumple con RoHS y libre de halógenos.
